Механический оптический переключатель 1×16 для одномодовых систем 1260–1650 нм

Введение

Механический оптический переключатель 1×16 — это важный пассивный оптический компонент для систем, в которых требуется управляемое переключение одного оптического канала между несколькими выходными портами.

Модуль предназначен для работы с одномодовыми оптическими волокнами в широком диапазоне длин волн 1260–1650 нм, что делает его подходящим для телекоммуникационных систем, оптического тестирования, мониторинга сетей, измерительного оборудования и других приложений.

Благодаря механическому принципу переключения устройство обеспечивает стабильное направление оптического сигнала и может использоваться в автоматизированных системах управления оптическими каналами.

Что такое механический оптический переключатель 1×16?

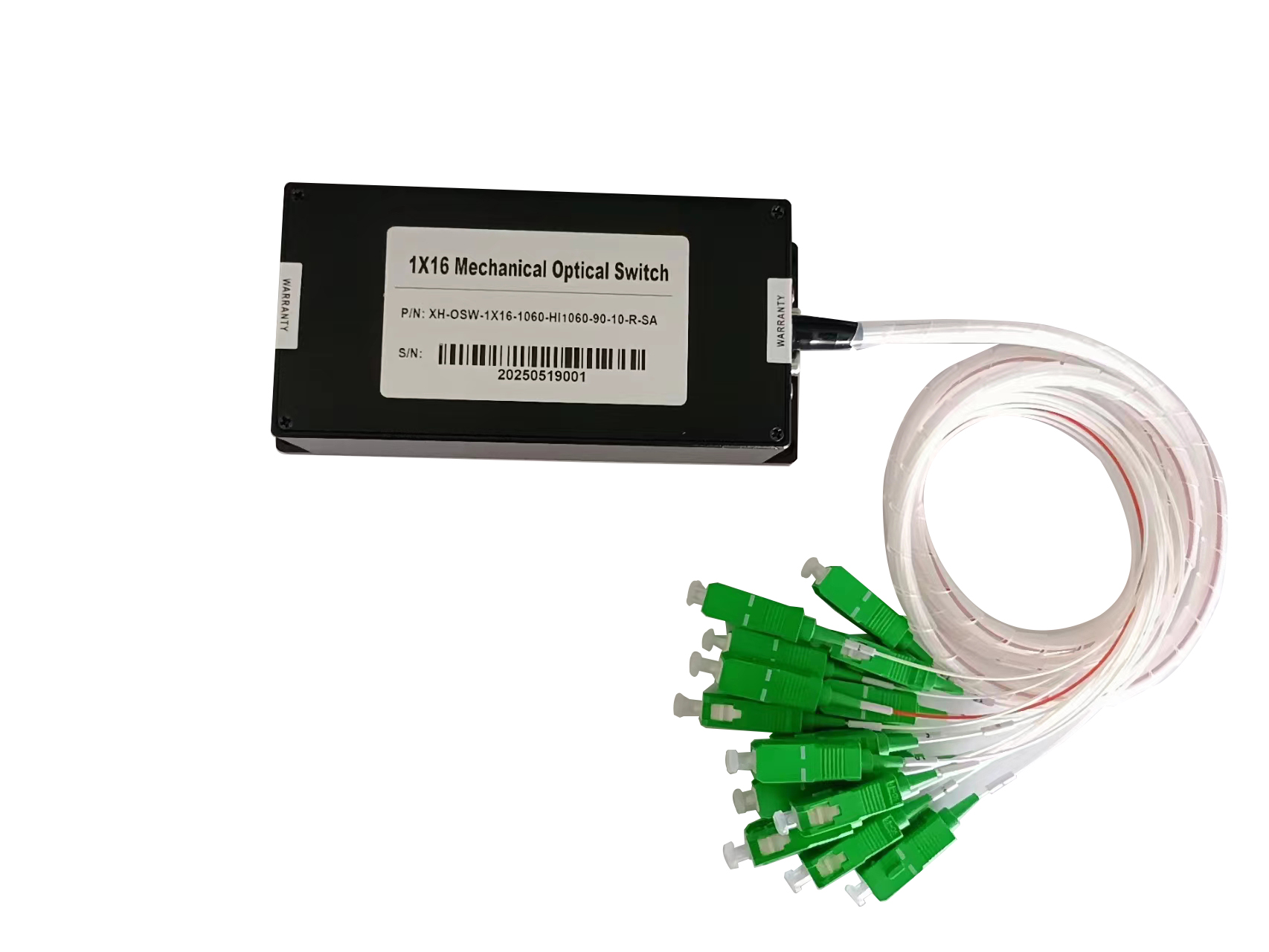

1×16 mechanical optical switch представляет собой оптический переключатель с одним общим входным портом и 16 выходными портами.

Он позволяет выбрать один из 16 оптических каналов и направить входной сигнал на соответствующий выход.

Упрощённо принцип работы можно представить следующим образом:

1 вход → 16 выбираемых выходов

При необходимости система управления может переключать оптический путь между различными портами без ручного подключения и отключения оптических разъёмов.

Механический оптический переключатель особенно полезен там, где необходимо автоматизировать выбор оптического канала или последовательно тестировать несколько линий.

Основные характеристики 1×16 одномодового оптического переключателя

Модуль может быть разработан для следующих основных требований:

Конфигурация: 1×16
Тип волокна: одномодовое (SM)
Рабочий диапазон: 1260–1650 нм
Принцип работы: механический
Оптический путь: 1 вход / 16 выбираемых выходов
Управление: электрическое управление переключением
Применение: телекоммуникации, оптические измерения, мониторинг и автоматизированное тестирование
Исполнение: компактный оптический модуль

В зависимости от требований заказчика могут быть доступны различные варианты оптических разъёмов, длины волокна, схемы управления и других параметров.

Почему используется диапазон 1260–1650 нм?

Диапазон 1260–1650 нм охватывает несколько важных рабочих окон современных волоконно-оптических систем.

Он может включать рабочие области около 1310 нм, 1490 нм, 1550 нм и 1625 нм, которые широко используются в телекоммуникациях, сетях доступа, системах мониторинга и измерительном оборудовании.

Поэтому один оптический переключатель с широким диапазоном рабочих длин волн может применяться в различных оптических системах без необходимости использовать отдельный переключатель для каждой длины волны.

Преимущества механического оптического переключателя

1. Поддержка нескольких оптических каналов

Конфигурация 1×16 позволяет подключить до 16 выходных оптических каналов к одному входу. Это удобно для систем последовательного тестирования и мониторинга.

2. Поддержка широкого диапазона длин волн

Рабочий диапазон 1260–1650 нм позволяет использовать устройство в различных одномодовых оптических системах.

3. Автоматизированное переключение

Электрическое управление позволяет интегрировать оптический переключатель в автоматизированное испытательное оборудование и системы управления оптическими каналами.

4. Компактный модуль

Модульное исполнение позволяет интегрировать переключатель в существующее оборудование и оптические тестовые платформы.

5. Возможность индивидуальной настройки

Для различных проектов могут потребоваться разные типы разъёмов, длины волокна, методы управления или другие параметры. Поэтому 1×16 механический оптический переключатель может быть адаптирован под конкретную систему заказчика.

Типичные области применения

1×16 одномодовый механический оптический переключатель может использоваться в следующих областях:

Оптические измерения

Переключатель позволяет последовательно подключать различные оптические каналы к измерительному оборудованию, сокращая необходимость ручного переключения волокон.

Тестирование оптических компонентов

Он может применяться при тестировании оптических переключателей, WDM-компонентов, усилителей, волоконных линий и других оптических устройств.

Мониторинг оптических сетей

В системах мониторинга оптических сетей переключатель может использоваться для выбора различных линий или участков сети для последующего измерения.

Телекоммуникационное оборудование

Благодаря поддержке диапазона 1260–1650 нм устройство может использоваться в различных системах передачи данных по одномодовому оптическому волокну.

Автоматизированные тестовые системы

Переключатель может быть интегрирован в автоматизированные измерительные платформы, где требуется программный выбор одного из нескольких оптических каналов.

Механический оптический переключатель или MEMS?

При выборе оптического переключателя необходимо учитывать требования конкретного проекта.

Механические оптические переключатели отличаются физическим переключением оптического пути и могут быть эффективным решением для задач, где важны стабильность, надёжность и возможность выбора конкретного оптического канала.

MEMS optical switch использует микроэлектромеханическую технологию и также широко применяется в современных оптических системах.

Выбор между механической и MEMS-конструкцией зависит от таких факторов, как количество портов, время переключения, оптические характеристики, срок службы, размеры модуля и требования к системе управления.

Как выбрать 1×16 оптический переключатель?

Перед заказом рекомендуется определить несколько основных параметров:

Рабочий диапазон длин волн — например, 1260–1650 нм.
Тип волокна — одномодовое или многомодовое.
Количество портов — например, 1×16.
Тип оптических разъёмов — FC, SC, LC или другой тип.
Способ управления — в зависимости от используемой системы управления.
Требования к оптическим характеристикам — IL, Return Loss, Crosstalk и другие параметры.
Размер модуля — особенно важно при интеграции в существующее оборудование.
Рабочая температура и условия эксплуатации.

Правильный выбор этих параметров позволяет подобрать оптимальную конфигурацию и избежать дополнительных изменений после интеграции.

Индивидуальная разработка 1×16 Mechanical Optical Switch

Для специализированных проектов стандартная конфигурация не всегда подходит. Производитель может адаптировать 1×16 mechanical optical switch в соответствии с требованиями конкретного оборудования.

Возможна настройка таких параметров, как:

рабочая длина волны;
тип оптического волокна;
тип разъёмов;
длина оптического волокна;
интерфейс управления;
конструкция корпуса;
требования к оптическим характеристикам.

Перед разработкой рекомендуется предоставить схему оптического пути (optical path diagram) и основные требования к системе. Это позволяет точнее определить необходимую конфигурацию и оптимизировать стоимость решения.

Заключение

1×16 одномодовый механический оптический переключатель 1260–1650 нм является практичным решением для автоматического выбора оптических каналов в телекоммуникационных, измерительных и тестовых системах.

Широкий диапазон длин волн, поддержка одномодового волокна, 16 выходных каналов и возможность интеграции в автоматизированные системы делают данный модуль подходящим для различных задач управления и мониторинга оптических линий.

Для проектов с нестандартными требованиями 1×16 mechanical optical switch также может быть изготовлен по индивидуальной спецификации.
