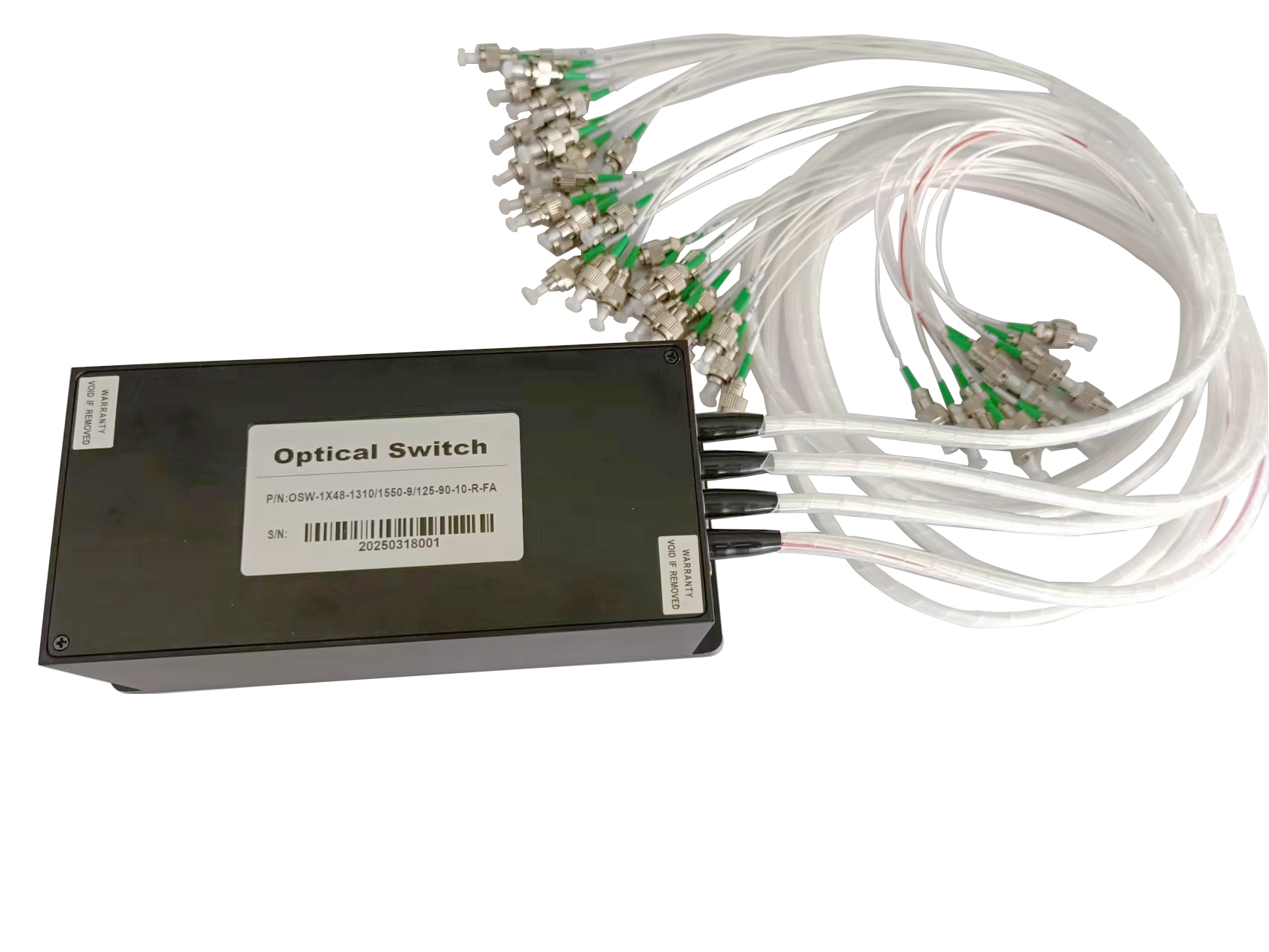

Волоконно-оптический коммутатор 1X64 1X48 Xionghua Photonics
Технические характеристики
Оптический коммутатор 1X64 — это устройство управления оптическим путем, которое выполняет функцию управления оптическим путем и преобразования оптического пути. Он играет важную роль в приложениях оптической связи. Оптический коммутатор в основном используется в оптической системе передачи для множественного оптического мониторинга, автоматической коммутации нескольких источников/детекторов в локальной сети и многоточечной динамической системе мониторинга оптического зондирования, оптической испытательной системе для оптического волокна, оптических устройств, сетевых и полевых инженерных испытаний оптических кабелей; установки и регулировки оптических устройств.
Особенности
● Низкие вносимые потери, широкий диапазон длин волн
● Низкие перекрестные помехи каналов, высокая стабильность, высокая надежность
● Запатентованная технология, отсутствие клея в оптическом пути
● Доступны типы управления с блокировкой и без блокировки
Производительность
| Параметр | Значения параметров |
| Модель | XH-OSW-1xN |
| 1＜N≤64 | |
| Вносимая потеря | Typ:0.5dB Max:1.0dB |
| Диапазон длин волн | 532~1064nm 1260~1650nm |
| Тестирование длины волны | 532/650/780/850/980nm 1310/1490/1550/1625nm |
| Возвратная потеря | MM≥30 dB SM ≥50 dB |
| Перекрестные помехи | MM≥70 dB SM ≥70 dB |
| PDL | ≤0.05dB |
| WDL | ≤0.25dB |
| TDL | ≤0.25dB |
| Repeatability | ≤0.02dB |
| Продолжительность жизни | ≥ 107 |
| Время переключения | ≤ 8ms |
| Мощность передачи | ≤ 500mW |
| Разъем | FC、LC、SC、ST |
| Контроль | TTL |
| Рабочее напряжение | 5V |
| Рабочий ток | 500mA |
| Рабочая температура | -20℃~+70℃ |
| Температура хранения | -40℃~+85℃ |
