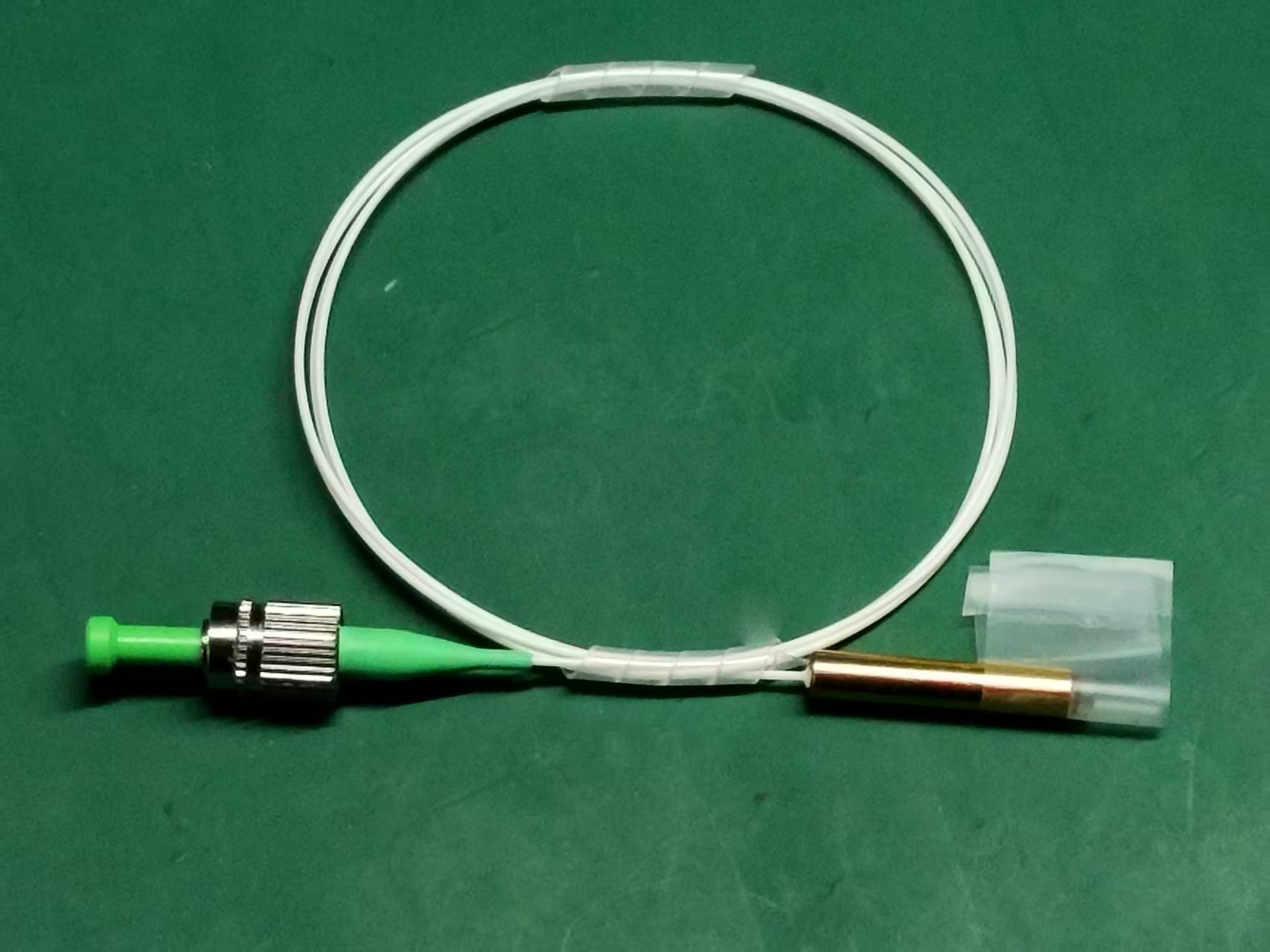

Волоконный коллиматор PM 1950 нм
Характеристики
Низкие вносимые потери
Высокие возвратные потери
Высокая надежность и стабильность
Применение
Волоконный лазер
Волоконный датчик
Волоконно-оптические компоненты
Характеристики
| Parameter | Unit | Value | |
| Center Wavelength | nm | 1950,2004,2050,2327 | |
| Operating Wavelength Range | nm | ±30 | |
| Typ Insertion Lossd | dB | 0.30 | |
| Insertion Lossd | dB | ≤0.50 | |
| Power Handling | mW | ≤300 | |
| Beam Waist Diameter (1/e2) | mm | ≤0.6,Specify | |
| Fiber Type | Nufern PM1950,Specify | ||
| Package | Lens Type：OD1.0 | mm | Φ1.4xL7a,Φ1.8xL7b,Φ1.8xL10c,Specify |
| Dimensions | Lens Type：OD1.8 | mm | Φ2.78xL8a,Φ3.2xL8b,Φ3.2xL10c,Specify |
| Working Distance | mm | 5,10,20,Specify | |
| Extinction Ratio | dB | ≥22,Specify | |
| Return Loss | dB | ≥50 | |
| Max. Tensile Load | N | 5 | |
| Operating Temperature | °C | -5 ~+70 | |
| Storage Temperature | °C | -40 ~+85 | |
a. Φ1,4 x L7 мм и Φ2,78 x L8 мм (стеклянная трубка) с волокном без покрытия 250 мкм; b. Φ1,8 x L7 мм и Φ3,2 x L8 мм (позолоченная трубка: материал SUS304) с волокном без покрытия 250 мкм.
c. Φ1,8 x L10 мм и Φ3,2 x L10 мм (позолоченная трубка: материал SUS304) со свободным расположением волокон 0,9 мм; d. Вносимые потери – это эффективность связи пары коллиматоров.
*Указанные выше характеристики относятся к устройствам без разъемов.
*Для устройства с разъемом IL на 0,5 дБ выше, RL на 5 дБ ниже, а ER на 2 дБ ниже.
*По умолчанию ключ разъёма — узкий ключ 2,0±0,02 мм для FC/PC или FC/APC; ключ разъёма по умолчанию выровнен по оси медленного хода.
*Допуск на длину волокна по умолчанию: 0,3±0,05 м, 0,5±0,05 м, 1,0+0,05/-0,10 м, 1,5+0,05/-0,10 м.
*Другие характеристики могут быть предоставлены по запросу заказчика.
Package Dimensions
