Магнитооптический переключатель 2×2
Магнитооптический переключатель 2×2 подключается к оптическому пути, подключая или блокируя оптический сигнал; переключатель имеет немеханическую конфигурацию и активируется электрическим управляющим сигналом; оптический переключатель также имеет встроенные функции циркулятора и изолятора; продукт широко используется в аэрокосмической и военной технике.
ОСОБЕННОСТИ
· Высокая скорость переключения
· Лучшая долговечность
· Высокая надежность
· Низковольтный привод
· Безопасная фиксация
ПРИМЕНЕНИЕ
· Блокировка оптического канала
· Настраиваемый ввод/вывод
· Мониторинг системы, тестирование и измерение
· Волоконно-оптическая система датчиков
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Параметры | Unit | 2×2 |
| Диапазон длин волн | nm | 1520~1580 |
| Длина волны теста | nm | 1550 |
| Вносимые потери | dB | ≤ 1.2 |
| Возвратные потери | dB | ≥ 50 |
| Перекрестные помехи | dB | ≥ 30 |
| ПДЛ | dB | ≤ 0.2 |
| Повторяемость | dB | ≤ ±0.01 |
| Рабочее напряжение | V | 2.5±10% |
| Ток привода | mA | 110~190 |
| Прочность | Cycles | ≥ 30 Bllions |
| Время переключения | us | ≤100（typ：50） |
| Длительность импульса | us | 200~500 |
| Тип переключения | n/a | Latching |
| Оптическая мощность | mW | ≤ 500 |
| Рабочая температура | ℃ | -5~ +70 |
| Температура хранения | ℃ | -40 ~ +85 |
| Относительная влажность | % | 5 ~ 95 |
| Измерение | mm | (L)37.0×(W)7.5×(H)7.5 ±0.2 |

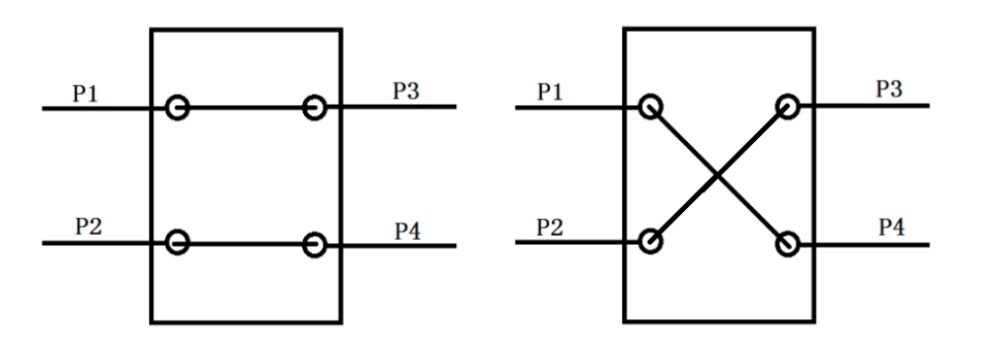

ОПТИЧЕСКИЙ МАРШРУТ
