Модули оптического коммутатора 1X32
Оптический коммутатор XH-OSW-1X32 — это устройство управления оптическим путем, которое выполняет функцию управления оптическим путем и преобразования оптического пути. Он играет важную роль в приложениях оптической связи. Оптические коммутаторы в основном используются в многоканальном оптическом мониторинге в оптических системах передачи, автоматическом переключении многолучевых источников/детекторов LAN и многоточечных системах динамического мониторинга оптических датчиков в системах оптического тестирования для оптических волокон, оптических устройств, сетей и полевой техники. Тестирование оптических кабелей; Регулировка оптических устройств.
Особенности:
Низкие вносимые потери, широкий диапазон длин волн
Низкие перекрестные помехи каналов, высокая стабильность, высокая надежность
Уникальная технология, отсутствие клея в оптическом пути
Выбираемые типы управления с блокировкой и без блокировки
Параметр
| Параметр | значения параметров |
| модель | XH-OSW-1X32 |
|
Вносимая потеря |
16<N≤64 |
| Typ：0.6dB Max：0.8 dB | |
| Диапазон длин волн | 1260~1650 nm |
| Тестирование длины волны | 1310/1490/1550/1625 nm |
| Возвратная потеря | SM ≥ 50 |
| Перекрестные помехи | SM ≥ 70 |
| PDL | ≤0.05dB |
| WDL | ≤0.25 dB |
| TDL | ≤0.25 dB |
| Повторяемость | ≤0.02 dB |
| Продолжительность жизни | ≥107 次 |
| Время переключения | ≤8 ms （adjacent channel) |
| Мощность передачи | ≤500 mW |
| Разъем | FC、LC、SC、ST |
| Контроль | TTL |
| Рабочее напряжение | 5V |
| Рабочий ток | 600mA |
| Рабочая температура | -20 ℃ ~ +70 ℃ |
| Температура хранения | -40 ℃ ~ +85 ℃ |

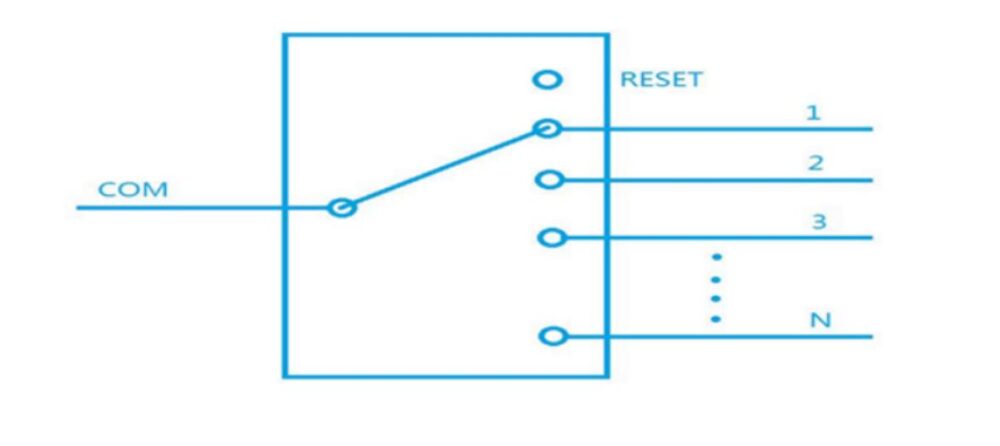

Optical Rout：
