1X32 Оптический коммутатор для монтажа в стойку
1X32 Оптомеханические оптические переключатели 2ru 19′ Стоечный монтаж RS232+RJ45 Порт управления Опционально
XH-FSW-1×32 стоечный оптоволоконный коммутатор — это своего рода функциональное устройство с возможностью управления и переключения оптического маршрута. Его можно выбирать вручную с передней панели или управлять через порт RS232, порт Ethernet и автоматически сканировать на определенной частоте. В системе передачи оптоволокна он используется для многоканального мониторинга волокна, выбора нескольких источников света/детекторов и защиты оптоволоконного тракта и т. д. Кроме того, он также используется в системе тестирования оптоволокна для тестирования оптоволокна и его компонентов, тестирования наружного кабеля и системы мониторинга многоточечных оптических датчиков.
Особенности
Низкие вносимые потери, быстрое переключение
SerialNet, высокая надежность, высокая стабильность
ЖК-дисплей. Визуальный дисплей, удобное управление
Прозрачный сигнал передачи. Высокая стабильность и надежность
Канал и временной интервал автоматического сканирования можно настроить
Управление RS232 и удаленное управление RJ45 Ethernet
Приложения
FITL
Автоматическое измерение
Удаленный мониторинг оптической сети
Система мониторинга и обслуживания кабеля
| Параметры | Unit | Индикаторы |
| модель | XH- FSW-1X32 | |
| Диапазон длин волн | nm | 1250~1700nm |
| Длина волны теста | nm | 1550nm |
| Вносимые потери | dB | Typ. ≤0.8dB,Max.≤1.5 dB |
| Повторяемость | dB | ≤ 0.02 |
| Возвратные потери | dB | ≥ 50 |
| Перекрестные помехи | dB | ≥ 70 |
| WDL | dB | ≤ 0.25 |
| PDL | dB | ≤ 0.05 |
| Оптическая мощность | mW | ≤ 500 |
| Время переключения | ms | 12 ms(adjacent channel) |
| Тип волокна | um | 9/125 |
| Соединитель | LC/PC | |
| Мониторинговый порт | RJ45 & RS-232 | |
| Рабочий блок питания
(Plug-type) |
V |
AC:100~ 240 (50/60Hz) |
| Потребляемая мощность | W | < 10 |
| Рабочая температура | ºC | -10 ~ 60 |
| Размер | mm | 3U:483 x 230 x 134 |

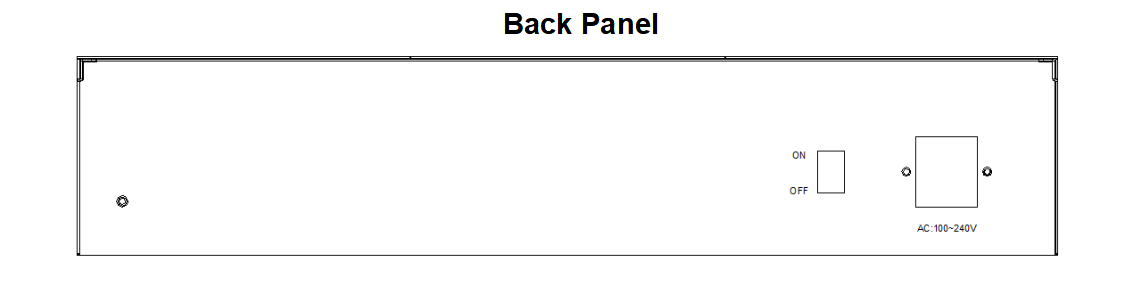

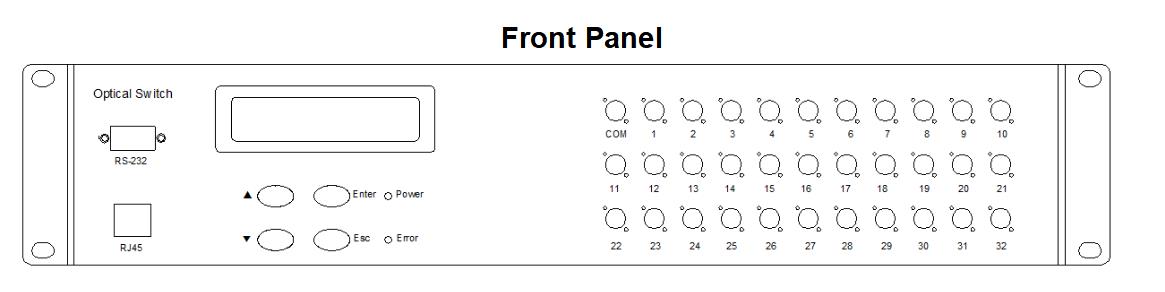

Измерение
