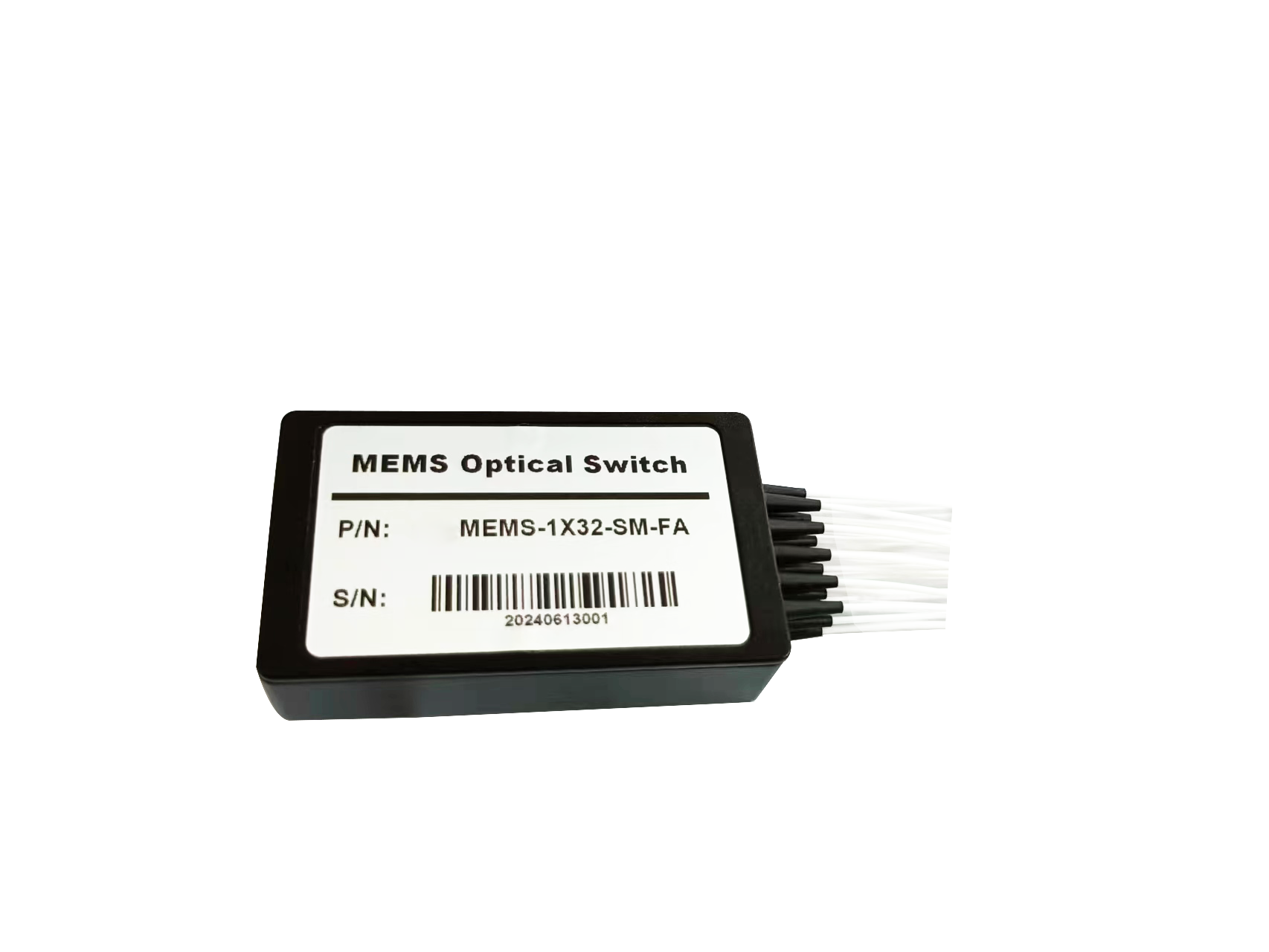

M*N MEMS Матричный оптический переключатель
Описание продукта
Матрица оптического коммутатора XH-MOSW-MXN MEMS представляет собой тип оптического контрольного оборудования, которое может быть связано между многогрупповым входным портом и многогрупповым выходным портом, он имеет преимущества небольшого размера, высокой скорости переключения, высокой надежности и хороших экологических характеристик. Он в основном используется в оптической связи для перекрестного соединения магистральных оптических узлов и многомерного онлайн-мониторинга.
Характеристики продукта
Малые вносимые потери
Быстрое переключение
Поддержка настройки полукроссовера/полного кроссовера
Поддержка настройки мониторинга мощности входного/выходного порта
Высокая стабильность и высокая надежность
Параметры производительности
| Параметр | Unit | Технические характеристики | |
| Рабочая длина волны | nm | 1260~1650 | |
| Вносимые потери（1） | 4*4 | dB | Typ≤1.6dB，Max≤2.1dB |
| 8*8 | dB | Typ≤2.0dB，Max≤2.4dB | |
| 16*16 | dB | Typ≤2.5dB，Max≤3.0dB | |
| 32*32 | dB | Typ≤3.0dB，Max≤3.5dB | |
| Повторяемость | dB | £ 0.05 dB | |
| Возврат потерь | dB | ＞50dB | |
| Перекрестные помехи | dB | ＞50dB | |
| Потери, зависящие от длины волны | dB | £ 0.25 | |
| Потери, зависящие от поляризации | dB | £ 0.1 | |
| Время переключения (any channel) | ms | ＜30ms | |
| Трудовая жизнь | Cycles | ＞107 | |
| Световая мощность | mW | ≤500mW | |
| Максимально настраиваемый канал | CH | M≤64，N≤64 | |
| Источник питания | V | 5.0 | |
| Потребляемая мощность | W | ＜10W | |
| Рабочая температура | ℃ | -5~55 | |
| Температура хранения | ℃ | -20~70 | |
| Относительная влажность | % | 5 ~ 95 | |
| Размер（2） | mm | 4*4：100*100*18 | |
| 8*8：180*150*28
|
|||
| Примечания: (1) испытание в рабочем диапазоне температур и без разъема. (2) поддержка настройки размеров прочее: поддержка настройки режима связи. | |||
Конструктивные размеры
Optical Route
