Colimador de fibra con mantenimiento de polarización (larga distancia de trabajo)

Características

Baja pérdida de inserción
Alta pérdida de retorno
Alta fiabilidad y estabilidad

Aplicaciones

Láser de fibra
Sensor de fibra
Componentes de fibra

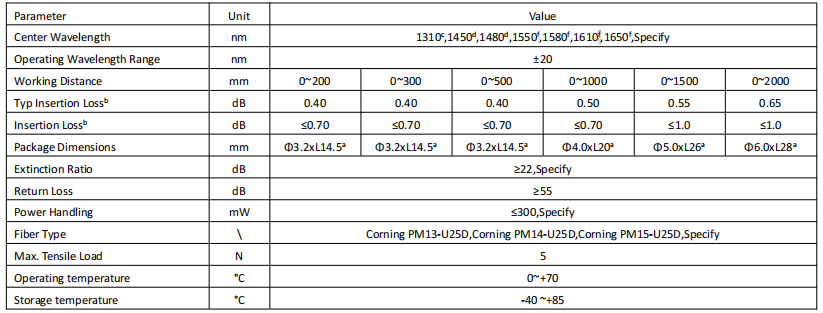

Especificaciones

a. Φ3,2 x L14,5 mm, Φ3,2 x L18 mm, Φ4,0 x L20 mm, Φ5,0 x L26 mm, Φ6,0 x L28 mm (Tubo chapado en oro: Material SUS304).

b. La pérdida de inserción es la eficiencia de acoplamiento de un par de colimadores; c. Tipo de fibra: Corning PM13-U25D; d. Tipo de fibra: Corning PM14-U25D; f. Tipo de fibra: Corning PM15-U25D.

*Las especificaciones anteriores corresponden a dispositivos sin conectores.

*Para dispositivos con conector, la IL es 0,5 dB mayor, la RL es 5 dB menor y la ER es 2 dB menor.

*La llave de conexión predeterminada es estrecha (2,0 ± 0,02 mm) para FC/PC o FC/APC. La llave de conexión predeterminada está alineada con el eje lento.

*Tolerancia de longitud de fibra predeterminada: 0,3 ± 0,05 m, 0,5 ± 0,05 m, 1,0 ± 0,05/-0,10 m, 1,5 ± 0,05/-0,10 m.

*Se pueden solicitar otras especificaciones a petición del cliente.

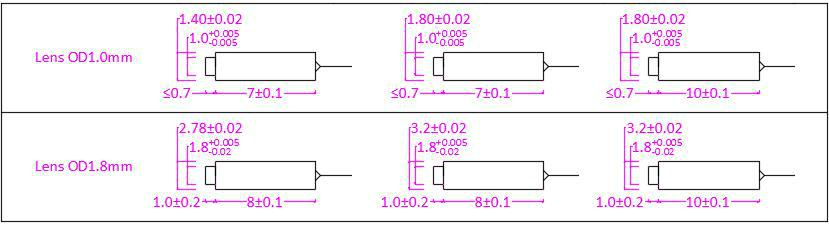

Package Dimensions
