En el caso de un conmutador óptico doble de 1×4 para montaje en rack, ¿se pueden controlar los dos canales 1×4 de forma independiente?

I. Descripción general del producto

El conmutador óptico dual 1×4 para montaje en rack es un dispositivo de conmutación de trayectorias ópticas diseñado para su uso en sistemas de comunicación óptica y equipos de prueba óptica. Integra dos conjuntos independientes de canales de conmutación óptica 1×4, lo que permite seleccionar y conmutar múltiples señales ópticas según los requisitos del sistema.

En comparación con los conmutadores ópticos de un solo canal, el conmutador óptico dual 1×4 para montaje en rack integra dos conjuntos de funciones de conmutación en una única unidad apta para montaje en rack. Esto permite ahorrar espacio de instalación, simplifica el cableado del sistema y facilita la gestión de las trayectorias ópticas.

Este producto es adecuado para aplicaciones que requieren la conmutación de señales ópticas multicanal, pruebas automatizadas y control centralizado de trayectorias ópticas. Las interfaces de control, los tipos de fibra, los conectores y las longitudes de onda de operación pueden personalizarse para satisfacer los requisitos específicos de cada proyecto.

II. Características clave del conmutador óptico 1×4 dual para montaje en rack

1. Conmutación de trayectorias ópticas de doble canal

El dispositivo integra dos conjuntos de canales de conmutación óptica 1×4, los cuales pueden utilizarse para tareas independientes de selección de trayectorias ópticas, satisfaciendo así las necesidades de conmutación en sistemas de pruebas ópticas multicanal y sistemas de comunicación óptica.

2. Diseño integrado para montaje en rack

Gracias a su estructura diseñada para montaje en rack, el dispositivo resulta fácil de instalar en armarios estándar o sistemas de prueba. Este diseño reduce el espacio ocupado por cada unidad y facilita tanto el mantenimiento futuro como la expansión del sistema.

3. Compatibilidad con control remoto y pruebas automatizadas

Dependiendo de la configuración, el dispositivo ofrece diversas interfaces de control y software para equipos anfitriones (host), lo que permite una integración fluida en plataformas de pruebas automatizadas para la conmutación remota de trayectorias ópticas y el control de los procesos de prueba.

4. Flexible Customization Options

Users can select appropriate operating wavelengths, fiber types (single-mode or multi-mode), optical connectors, and control methods to meet the specific integration requirements of different systems.

III. Especificaciones de rendimiento

• Longitud de onda operativa: 1260–1650 nm. Adecuado para campos como la comunicación por fibra óptica, la monitorización de redes ópticas, las pruebas de componentes de fibra óptica y la detección (sensado) mediante fibra óptica. Este rango abarca desde la banda O hasta la banda L, permitiendo la conmutación de trayectorias ópticas, la evaluación del rendimiento de componentes y el uso en sistemas de prueba automatizados que operan en diversas longitudes de onda.
  Pérdida por inserción: ≤ 1,2 dB —un valor muy inferior al estándar de la industria de 1,5 dB—, lo que minimiza la pérdida de transmisión en las señales ópticas.
• Repetibilidad: ≤ 0,02 dB, lo que garantiza una deriva mínima en la pérdida de la trayectoria óptica tras conmutaciones repetidas. Gracias a su precisión de conmutación excepcionalmente alta, resulta ideal para aplicaciones como pruebas de alta precisión, mediciones y sistemas LiDAR.
• Pérdida por retorno: ≥ 50 dB, lo que reduce eficazmente la reflexión de la señal óptica y la diafonía (crosstalk), manteniendo así una relación señal-ruido elevada y mejorando la calidad de la transmisión.
• Pérdida dependiente de la polarización (PDL): ≤ 0,05 dB; pérdida dependiente de la longitud de onda y pérdida dependiente de la temperatura: ≤ 0,2 dB en cada caso. La pérdida en la trayectoria óptica se mantiene altamente estable en todo el rango de temperatura y longitud de onda, con una excelente consistencia de pérdida entre múltiples canales, lo que asegura una transmisión fiable de las señales ópticas.
• Puertos de monitorización: Compatible con interfaces de comunicación RJ45 (Ethernet) y RS-232 (serie).

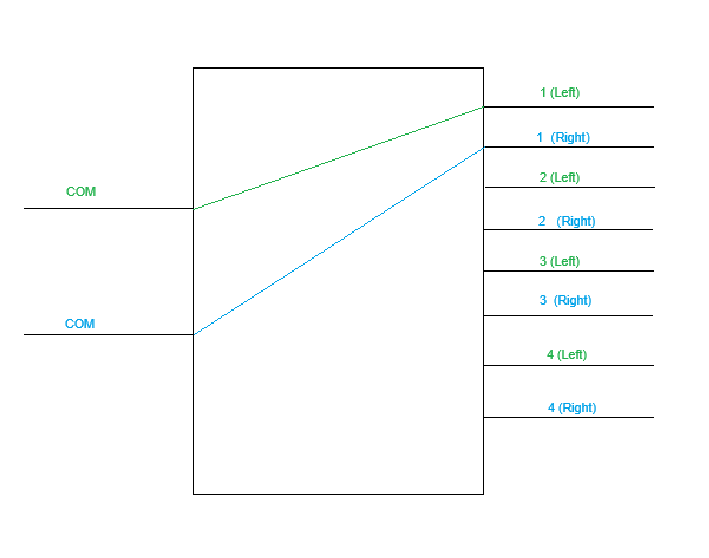

IV. Esquema del trayecto óptico:

Más allá de su rendimiento óptico fundamental, este producto presenta varios aspectos técnicos destacados en cuanto a adaptabilidad ambiental, métodos de control y diseño estructural:

1. Funcionamiento en un amplio rango de temperaturas y gran adaptabilidad ambiental

El producto está diseñado para un funcionamiento estable y a largo plazo en un rango de temperaturas que abarca desde los -20 °C hasta los +70 °C, con un rango de temperatura de almacenamiento de -40 °C a +85 °C. Asimismo, ha superado rigurosas pruebas de estrés ambiental —incluyendo una exposición prolongada de 48 horas a una temperatura elevada de +85 °C y 48 horas de ciclos térmicos entre -40 °C y +85 °C—, lo que demuestra una excepcional resistencia ante condiciones ambientales adversas.

A diferencia de muchos conmutadores ópticos de grado comercial, esta unidad emplea componentes de grado industrial y un proceso de encapsulado óptico estable. Es capaz de soportar eficazmente perturbaciones externas, tales como vibraciones, impactos mecánicos y fluctuaciones de temperatura o humedad. Esto garantiza un funcionamiento fiable a largo plazo, incluso en entornos exigentes —como instalaciones industriales o estaciones base en exteriores—, razón por la cual muchos clientes del sector industrial eligen este producto.

2. Modos de control duales para una implementación flexible

El dispositivo admite interfaces de control tanto en serie (RS232) como a través de red (Ethernet/RJ45), lo que ofrece la flexibilidad necesaria para satisfacer diversos requisitos de control en el lugar de instalación. Para un control local directo, los usuarios pueden conectarse mediante el puerto RS232, disfrutando de una interfaz sencilla y práctica. Para una gestión centralizada y remota, el dispositivo puede integrarse en una red de área local (LAN) a través del puerto RJ45, permitiendo el control remoto basado en red. Esto lo hace compatible con diversas arquitecturas de control, incluidos sistemas de gestión centralizada para salas de servidores y plataformas de automatización industrial.

Además, el dispositivo utiliza un conjunto de comandos AT estándar con una lógica operativa clara e intuitiva. Los usuarios pueden integrar rápidamente la unidad en sus sistemas de control existentes sin necesidad de realizar complejos desarrollos adicionales, lo que reduce significativamente tanto los costes de implementación como los de desarrollo.

3. Diseño estándar para montaje en rack, ideal para implementaciones a gran escala

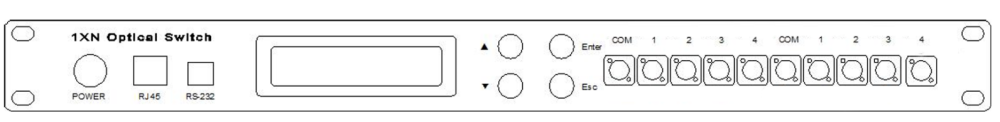

El chasis, diseñado para montaje en rack de 1U, presenta una estructura compacta con una altura de aproximadamente 44,45 mm, lo que permite su instalación en racks estándar de 19 pulgadas. Puede integrar dos canales de conmutación óptica de 1×4, lo que permite ahorrar espacio en el rack y, al mismo tiempo, facilita la gestión de las rutas ópticas, el control centralizado y la integración en sistemas de prueba automatizados. Las dimensiones específicas y las configuraciones de interfaz pueden personalizarse para satisfacer los requisitos del cliente.

V. ¿Cómo seleccionar el conmutador óptico dual 1×4 para montaje en rack adecuado?

1. Tipo de conmutador óptico: Elija una solución técnica adecuada considerando la velocidad de conmutación, la pérdida por inserción, la vida útil y el presupuesto.
2. Longitud de onda de operación: Verifique que el dispositivo sea compatible con la longitud de onda de operación de su sistema específico.
3. Tipo de fibra: Determine si se requiere fibra monomodo, multimodo o de mantenimiento de polarización (PM).
4. Interfaz de control: Confirme la interfaz de control necesaria, como RS232, USB, Ethernet u otras.
5. Tipo de conector: Seleccione el tipo de conector adecuado —como FC, SC o LC— para que sea compatible con su sistema de fibra óptica existente.
6. Montaje en rack e integración del sistema: Compruebe las dimensiones físicas, los requisitos de alimentación y si es necesario un software de control (en el equipo anfitrión).

VI. Conclusión

El conmutador óptico dual 1×4 para montaje en rack es ideal para pruebas de comunicación óptica, actividades de I+D en laboratorio y sistemas de pruebas automatizados que requieren capacidades de conmutación para dos conjuntos de trayectorias ópticas. Su diseño integrado para montaje en rack y sus opciones de configuración flexibles ayudan a los usuarios a simplificar la gestión de las trayectorias ópticas y a mejorar la eficiencia de integración de sus sistemas de prueba.

Xionghua Photoelectric se especializa en la I+D y la producción de conmutadores ópticos y componentes relacionados para comunicaciones ópticas. Ofrecemos soluciones personalizadas adaptadas a los requisitos específicos de cada cliente en cuanto a configuraciones de trayectorias ópticas, interfaces de control e integración de sistemas.
